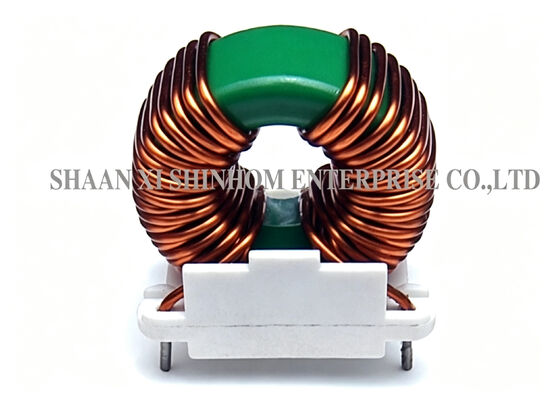

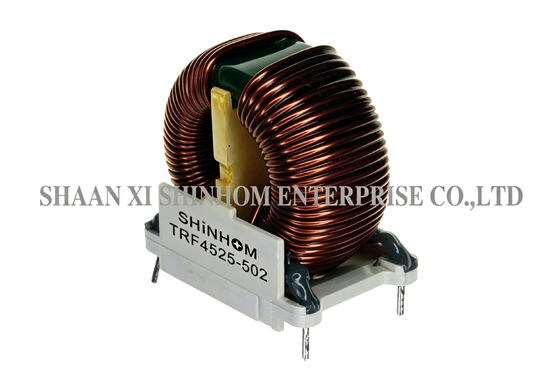

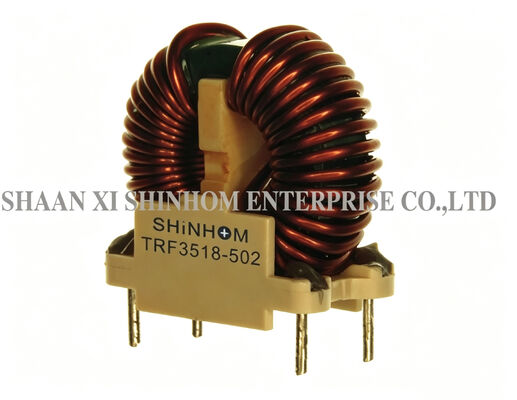

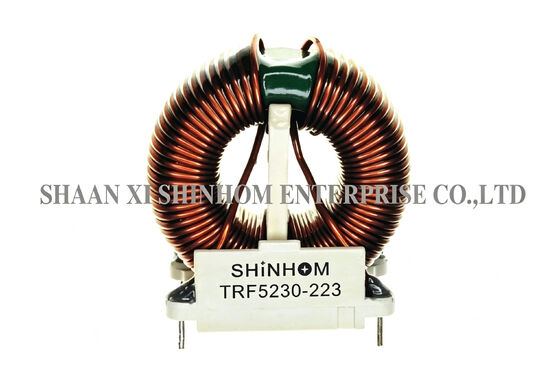

Тороидальный синфазный дроссель с низкими потерями 50 Гц-500 кГц для солнечных и ветроэнергетических систем

Тороид с низкими потерямиудушение общего режимаиспользует тороидное ядро и дизайн с разделенной обмоткой. Он предлагает очень низкую емкость между обмотками. Однослойная обмотка обеспечивает наивысшую импедантность общего режима в широком диапазоне частот.Частота ответа охватывает от 50 Hz до 500 KHzПоддерживает вертикальную или горизонтальную установку.Вертикальная установка штифтов позволяет легко собирать печатные платы и обеспечивает отличную устойчивость к вибрациямОн широко используется в солнечной энергетике, ветровой энергетике, приводах с переменной частотой, индукционном отоплении, сварочном оборудовании, подавлении RFI и преобразовании DC-DC.

• Тороидальное ядро
• Разделенная обмотка минимальная пропускная способность между обмотками
• Однослойная обмотка
• Диапазон частот от 50 до 500 кГц
• Дистанция ползания 1-3 мм, соответствует стандартам безопасности
• Материал с сертификатом UL94-V0 огнеупорный
• Операционная температура от -55°C до +105°C
• Вертикальная или горизонтальная установка не обязательна

• Системы производства солнечной энергии
• Системы производства ветровой энергии
• Оборудование для привода с переменной частотой
• Оборудование для индукционного отопления
• Оборудование для сварки
• Удушение подавления RFI
• Конверторы постоянного тока
• Оборудование бумажной промышленности

• Толерантность индуктивности в пределах +50% -30%
• Максимальное рабочее напряжение: 250 В при 40°С
• IDC Max: номинальный ток переменного тока/ постоянного тока A @ 40°C
• Высококачественный 2500Вac намотки намотки 3S.
• Испытание индуктивности: 10KHz 0.1V HP4284A
• RDC:QuadTech 1880 Миллиомметры
• Максимальный ток перенапряжения 10 мс: 20X IDC
• Рабочая температура: от -40 до +105°C
• Температура хранения: от -40 до +105°C

Примечание: Спецификации продукции могут быть настроены.

Вопрос: Каковы преимущества конструкции с раздвоенным винтом?

Ответ: Сплит-намотка помещает первичные и вторичные намотки физически разделенными на ядре.Это эффективно уменьшает паразитическую емкость между обмотками и уменьшает емкостные пути сцепления для высокочастотного шумаЭто улучшает подавление шума в обычном режиме, особенно в диапазоне высоких частот.

Вопрос: Каковы преимущества однослойной обмотки по сравнению с многослойной обмоткой?

Ответ: однослойная обмотка устраняет паразитическую емкость между слоями. Она обеспечивает более высокую импеданс общего режима и более стабильную производительность фильтрации в широком диапазоне частот.Однослойная конструкция также обеспечивает лучшее рассеивание тепла и более последовательную обмотку, что делает его подходящим для энергетических конструкций с строгими требованиями к подавлению EMI.

Вопрос: Какое значение для стандартов безопасности имеет расстояние прополки 1-3 мм?

Ответ: Расстояние ползания - это самое короткое расстояние, измеренное вдоль изоляционной поверхности.Расстояние от 1 до 3 мм соответствует UL, CSA и IEC стандарты для базовой и усиленной изоляции, помогая клиентам пройти сертификацию безопасности.

Вопрос: Как выбрать вертикальную или горизонтальную установку?

А: Вертикальная установка (прицепы вниз) экономит пространство на ПКБ и подходит для макетных конструкций с высокой плотностью. Горизонтальная установка (прицепы в стороны) уменьшает общую высоту и подходит для конструкций с низким профилем.Оба типа монтажа поддерживают автоматическое вставление.
