Широкополосный конический индуктор серии BC с выводами для применений от 10 МГц до 40 ГГц и низким сопротивлением постоянному току

5000
MOQ
BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Диапазон индуктивности: от 0,22 мкГн до 8,0 мкГн (±5%)
DCR (макс): от 0,10 Ом до 3,39 Ом
Irms (макс.): от 230 мА до 1200 мА
Тип монтажа: Летающие выводы (сквозное отверстие, регулируемый угол)
Уровень чувствительности влаги (MSL): Уровень 1 (неограниченный срок службы)
Упаковка: 25 шт. в лотке
Выделить:

Широкополосный конический дроссель 10 МГц–40 ГГц

,

Летающие выводы РЧ индуктор

,

СВЧ-индуктор с низким DCR
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: Индуктор BC-Seires
Документ: BC-Seires inductor_.pdf
Оплата и доставка Условия
Время доставки: 2~8недель
Условия оплаты: Л/К, Т/Т
Характер продукции
Широкополосные конические индукторы серии BC с летящими проводами (10 MHz-40 GHz)

Широкополосный конический индуктор серии BC имеет уникальнуюконструкция конической конструкции, эффективно снижая паразитарную емкость и позволяясверхширокий диапазон операционных частот от 10 МГц до 40 ГГц.Его конструкция терминала с летящим приводом обеспечивает гибкие варианты монтажа и регулируемые углы установки, что позволяет точно позиционировать в радиочастотных модулях и микроволновых схемах.низкое сопротивление постоянного токаиспособность обработки тока до 1200 мА, с диапазоном индуктивности от0от.22 до 8.0 μH.

Продукт соответствуетЭкологические стандарты RoHS, безгалогенов и REACH, и характеризуетсяКвалификация MSL уровня 1Он широко используется в ультраширокополосных сетях предвзятости, радиочастотных модулях и микроволновых схемах.

Особенности

  • Ультраширокополосная связь️ от 10 MHz до 40 GHz

  • Коническая структураУменьшает паразитарную емкость

  • Летающие проводаГибкая установка, регулируемый угол

  • Низкий DCRМинимизирует высокочастотные потери

  • Высокий ток✓ до 1200 мА

  • Диапазон индуктивностиот 0,22 до 8,0 мкмч

  • Широкая рабочая температураОт -40°C до +125°C

  • MSL уровень 1Неограниченный срок службы

Электрические характеристики (при 25°C)
Номер части Индуктивность (± 5%) DCR (Ω) максимум Ирм (mA)
BC-R22J 0.22 мкч 0.10 1200
BC-R53J 0.53 мкч 0.15 1060
BC-1R2J 1.20 мкч 1.05 270
BC-1R6J 1.65 мкч 0.60 490
BC-2R3J 20,35 мкГ 1.61 270
BC-2R7J 20,75 μH 0.40 675
BC-6R3J 60,35 мкГ 0.92 480
BC-6R5J 60,50 мкГ 0.70 650
BC-8R0J 80,00 μH 3.39 230
Индуктивность измеряется при 10 MHz, 0,1 Vrms, 0 Adc. Рейтинг Irms на основе повышения температуры 40 °C от 25 °C окружающей среды.

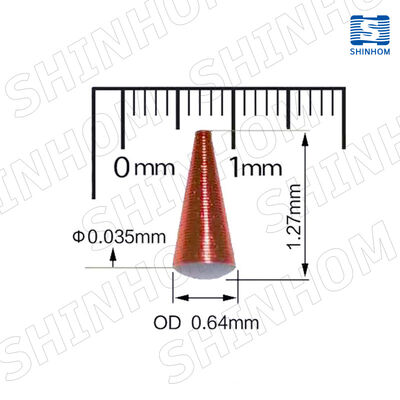

Механические размеры (мм)
Номер части A (±0,05) Bmax C максимум D (±0,25) E (±0,25)
BC-R22J 0.20 1.45 3.51 4.216 2.54
BC-R53J 0.20 1.80 4.55 4.216 2.54
BC-1R2J 0.20 1.14 2.92 4.216 2.54
BC-1R6J 0.20 1.70 4.42 4.216 2.54
BC-2R3J 0.20 1.52 3.81 4.216 2.54
BC-2R7J 0.20 2.72 7.87 6.985 2.54
BC-6R3J 0.20 2.95 8.82 6.985 2.54
BC-6R5J 0.20 3.56 11.05 9.906 2.54
BC-8R0J 0.20 1.88 6.02 4.572 2.54
Заявления
  • Ультраширокополосные предвзятые сетиШирокополосные схемы Bias-tee
  • Модули RFРЧ-модули
  • Микроволновые схемыПроцесс обработки микроволнового сигнала
  • Оптическая связьОптические модули высокой скорости
  • Испытания и измерения¢ Широкополосное испытательное оборудование
  • Радарные системы высокочастотные радиолокационные фронтальные концы
Частые вопросы

Вопрос: Каковы преимущества конических индукторов по сравнению с традиционными индукторами?

А:Коническая структура эффективно уменьшает паразитарную емкость, обеспечивая стабильную производительность индуктивности в ультраширом диапазоне частот (10 MHz - 40 GHz),что трудно достичь с обычными индукторами.


Вопрос: Каковы преимущества конструкции с мухой?

А:Конструкция с гибким приводом обеспечивает гибкие возможности установки и регулируемые углы установки,облегчает расположение и сварку компонента в узкопространственных модулях радиочастотных частот и микроволновых схемах, особенно для ручной сборки и настройки.


В: Какой диапазон частот поддерживает этот индуктор?

А:Серия BC поддерживает сверхширокий диапазон частот отот 10 до 40 ГГц, охватывающие приложения от RF до микроволновых частотных полос.
