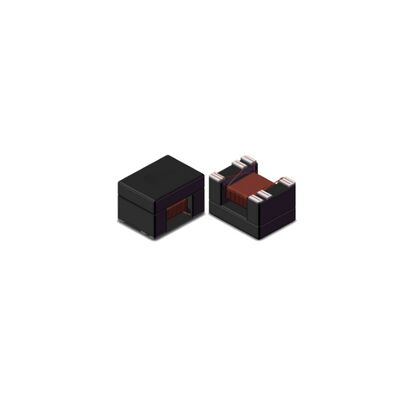

Сверхмаленький сигнальный трансформатор серии TX4532
Разработанная для высокоскоростной передачи данных и надежной передачи энергии по Ethernet, серия TX4532 представляет собой вершину миниатюризации и производительности в областиТрансформаторы интерфейсов локальной сетиЭто.трансформаторы сигналовспециально разработаны для удовлетворения строгих требований современных сетевых интерфейсов, обеспечивающих отличную целостность сигнала с улучшенной потерей возврата и минимизированным перекрестным разговором.Полностью соответствует стандарту IEEE 802.3af (15W) и IEEE 802.3at (30W) стандарты, они идеальныТрансформаторы PoEдля интеграции данных и питания в одном кабеле, изготовленный с автоматизированной обмоткой для постоянного высокого качества и надежной конструкции, выдерживающей обширные испытания на стресс окружающей среды,Они предлагают надежную производительность в компактном, пространственно-чувствительные приложения.
Ключевые особенности
Основные электрические спецификации (Пример TX4532-121).
| Параметр |
Стоимость |
| Индуктивность открытой цепи (OCL) |
120 μH (мин) @ 15mA |
| Сопротивление постоянного тока (DCR) |
20,00 Ω (макс.) |
| Потеря вставки |
-1,5 дБ (макс.) |
| Возвратные потери |
-20 дБ (мин) |
- Поддерживает IEEE 802.3af (15W) и IEEE 802.3at (30W) питание по Ethernet
- Высокое изоляционное напряжение: 1500 Vrms
- Широкий диапазон температур работы: от -40 до +105°C
- Компактный, легкий дизайн для установки на поверхности
- Соответствует требованиям RoHS
- Доказанная надежность:Проектированный для прохождения комплексных испытаний на окружающую среду, включая тепловой удар, влажность, вибрации и распыление соли
Заявления
- Порты LAN в сетевых коммутаторах, маршрутизаторах и шлюзах
- Оборудование связи и базовые станции
- Цифровая бытовая электроника, требующая подключения Ethernet (умные телевизоры, игровые приставки, приставки)
- Промышленные устройства и контроллеры Ethernet
- Любое приложение, требующее компактной, надежной изоляции сигнала и поддержки PoE
Часто задаваемые вопросы
Каково главное преимущество улучшения потерь возврата в трансформаторе LAN?
Улучшенная потеря возврата минимизирует отражение сигнала на интерфейсе трансформатора, что имеет решающее значение для поддержания целостности сигнала, уменьшения битовых ошибок,и обеспечение стабильной высокоскоростной передачи данных в приложениях Ethernet.
Поддерживает ли этот трансформатор Power over Ethernet (PoE)?
Да, серия TX4532 предназначена для соответствия стандартам PoE IEEE 802.3af (15.4W) и IEEE 802.3at (30W), что позволяет безопасно передавать данные и питание по кабелям Ethernet.
Почему обширный список испытаний надежности важен?
Перечисленные испытания (тепловой удар, влажность, вибрации и т.д.) показывают, что трансформатор построен так, чтобы выдерживать суровые условия работы и обеспечивать долгосрочную надежность,которая необходима для сетевой инфраструктуры и промышленного оборудования, которое должно работать непрерывно.
Что означает рейтинг изоляции 1500 Врм?
Этот показатель указывает на то, что трансформатор может выдерживать высокое напряжение (1500 В средний квадратный корень) между его первичной и вторичной обмотками в течение определенного времени,обеспечение критической безопасности изоляции и защиты от перенапряжений напряжения для подключенного оборудования.
