LPM6030B серия SMD формованный силовой индуктор с 3,0 мм сверхнизким профилем, высоким насыщением тока (39A) и сверхнизким DCR для высокоточных силовых цепей

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Силовой индуктор SMD сверхнизкого профиля 3

,

0 мм

,

Литой силовой индуктор с высоким током насыщения
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: LPM6030B
Документ: LPM6030B Series_.pdf
Оплата и доставка Условия
Время доставки: 2~8недель
Условия оплаты: Л/К, Т/Т
Характер продукции

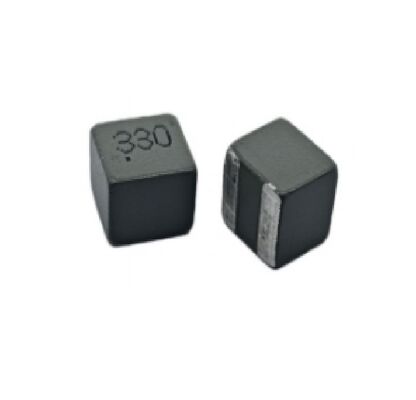

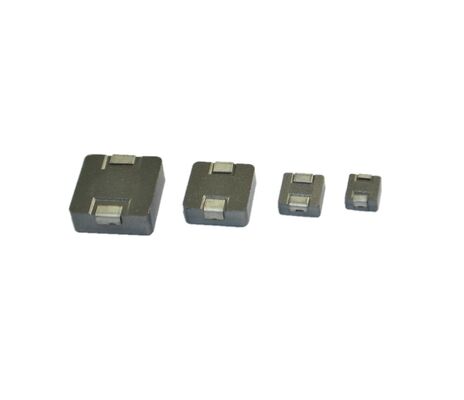

SMD формованные силовые индукторы серии LPM6030B
Разработанная для ограниченных пространством, высокоточных электрических цепей, серия LPM6030B представляет собой прорыв в технологии низкопрофильных индукторов, с удивительно тонкой высотой всего 3,0 мм.Использование передовых сердец карбонилового железа в виде порошка, эти индукторы мощности SMD обеспечивают исключительно высокую производительность насыщения тока с номиналом до 39A, обеспечивая стабильную работу в условиях сложной нагрузки.Их сверхнизкий DCR минимизирует потери проводности, что делает их идеальными для высокоэффективных конструкций преобразования мощности с высокой плотностью в портативной и компактной электронике.
Ключевые особенности
  • Диапазон индуктивности: от 0,18μH до 3,3μH (± 20% @0Adc)
  • Номинальный тепловой ток (IDC): от 8A до 32A
  • Насыщенный ток (Isat): от 12,2A до 39A
  • DCR (тип): от 1,59 до 19,92 мΩ
  • Саморезонансная частота (тип): от 26 до 141 МГц
  • Ультранизкий профиль: 6,6 мм х 6,4 мм х 3,0 мм
  • 100% без свинца и соответствует требованиям RoHS
  • Рабочая температура: от -40°C до +165°C
Технические спецификации
Параметр Диапазон/значение
Диапазон индуктивности 00,18μH до 3,3μH (± 20% @0Adc)
Номинальный тепловой ток (IDC) от 8А до 32А
Насыщенный ток (Isat) 12.2А - 39А
DCR (типичный) 10,59 мΩ до 19,92 мΩ
Саморезонансная частота от 26 до 141 МГц
Размеры 60,6 мм х 6,4 мм х 3,0 мм
Операционная температура от -40°C до +165°C
Заявления
  • Преобразователи высокого тока постоянного тока/ постоянного тока для передачи мощности процессора и графического процессора в ноутбуках и ультрабуках
  • Модули управления питанием (PMM) в смартфонах, планшетах и ЖК-дисплеях
  • Бортовые источники питания для сетевого и коммуникационного оборудования
  • Преобразователи точки загрузки (PoL) в серверах и устройствах хранения
  • Портативная потребительская электроника, включая DSC, DVC и PDA
Часто задаваемые вопросы
Каково главное преимущество высоты 3,0 мм LPM6030B?
Ультранизкий 3,0 мм профиль позволяет интегрировать в чрезвычайно тонкие современные устройства, такие как тонкие ноутбуки и компактные модули, где высота Z критически ограничена.
Как высокий насыщенный ток приносит пользу конвертерам постоянного тока?
Высокий ток насыщения обеспечивает, чтобы индуктор поддерживал свою индуктивность в условиях высокой нагрузки, предотвращая снижение производительности и обеспечивая стабильное выходное напряжение в приложениях CPU / GPU VRM.
Эти индукторы подходят для высокочастотного переключения?
Да, с типичным SRF до 141 МГц для моделей с более низкой индуктивностью, они стабильны для использования в современных высокочастотных переключательных источниках питания.
На что указывает номинальный тепловой ток (IDC)?
Это постоянный ток, который заставляет температуру индуктора повышаться примерно на 40 °C выше температуры окружающей среды, обеспечивая руководящее руководство для управления теплом при непрерывной работе.
