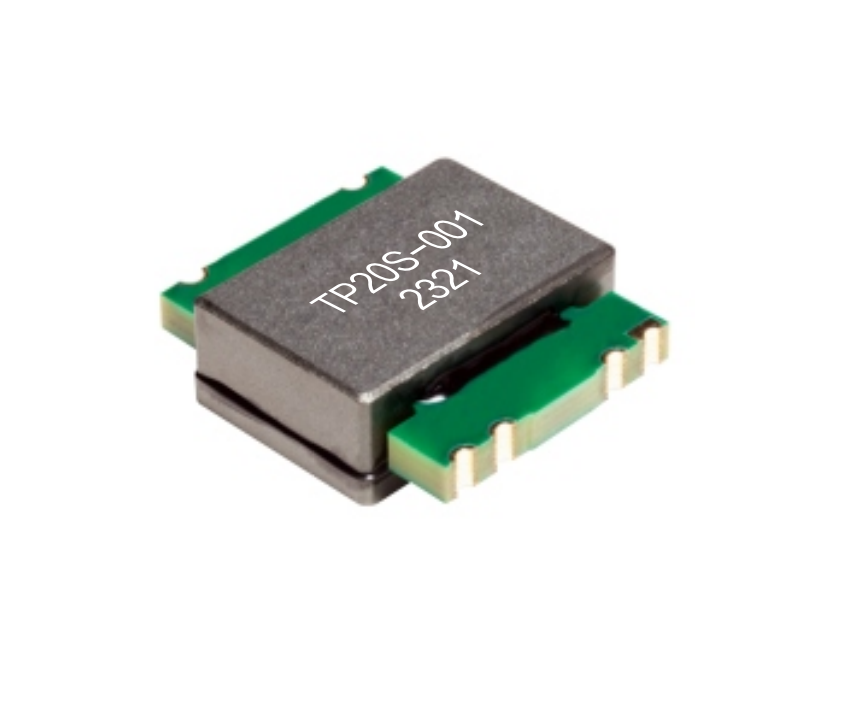

Высокочастотный 60 Вт плоский трансформатор серии TP20S

Разработанные для преобразования энергии следующего поколения, плоские трансформаторы серии TP20S обеспечивают мощность до 60 Вт с исключительной эффективностью и удивительно низким профилем всего 9,0 мм.Оптимизирован для работы на высоких частотах от 200 до 700 кГц, его продвинутая плоская конструкция обеспечивает превосходную плотность мощности, что делает его идеальным решением для ограниченных пространством приложений, требующих надежной и надежной производительности в промышленных областях,автомобильное, и телекоммуникационные среды.

Особенности:

• Высокая плотность мощности: компактный отпечаток 22 мм х 23,5 мм позволяет иметь плотность мощности до 400 Вт на кубический дюйм.

• Дизайн высокой эффективности: передовая архитектура плоской магнитности минимизирует потери для повышения тепловой производительности.

• Расширенный диапазон частот: оптимизирован для стабильной работы от 200 до 700 кГц.

• Прочная конструкция: надежно работает в широком диапазоне температур от 40 ° C до + 125 ° C.

• Низкая пропускная индуктивность: ≤0,5 мкч. Конструкция снижает потери переключения и шум в высокочастотных схемах.

Электрические характеристики

Заявления

• Преобразование мощности постоянного тока / постоянного тока: топологии преобразователя высокой плотности вперед, полный мост, полумост и толчок-тяжка.

• Телекоммуникационная инфраструктура: источники питания для серверов, маршрутизаторов и усилителей базовых станций.

• Промышленные системы: Двигатели, системы управления и автоматическое оборудование, требующие надежной производительности.

• Автомобильная промышленность и транспорт: бортовые зарядные устройства (OBC), системы управления аккумуляторами (BMS) и системы силовой установки для электромобилей и тяжелых транспортных средств.

Частые вопросы

Вопрос: Чем этот высокочастотный плоский трансформатор отличается от традиционных проволочных?
Ответ: Серия TP20S использует плоскую плоскую структуру обмотки, которая обеспечивает значительно лучшие тепловые характеристики, более низкий профиль,и более последовательные электрические параметры, такие как низкая пропускная индуктивность, что делает его превосходным для высокочастотных, высокоплотных источников питания с коммутатором (SMPS).

Вопрос: Какое тепловое управление рекомендуется для полной мощности 60 Вт?
О: Хотя он и предназначен для высокой эффективности,достижение непрерывной полной номинальной мощности может потребовать соответствующей схемы ПКБ с тепловыми проводами и/или воздушным потоком на основе конкретной среды применения для поддержания безопасной рабочей температуры..

Вопрос: Существуют ли специальные отношения поворотов или напряжения?
О: Да, для массового производства поддерживаются индивидуальные конструкции. Пожалуйста, свяжитесь с нашей командой поддержки с вашими конкретными электрическими и механическими требованиями.
