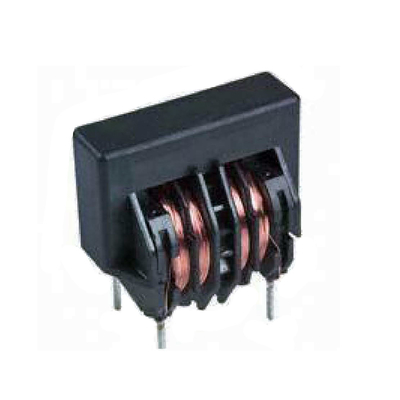

Общие режимы подавления для EMC фильтровых решений-UT

Ключевые особенности

• Высокая резонансная частота: Достигнуто с помощью высокоточной технологии двухсекционной обмотки.

• Ультранизкая утечка: Закрытая структура ядра минимизирует утечку потока.

• Прочная долговечность: высокая импульсная прочность (испытано при 2500VAC/5mA).

• Уменьшение шума: Низкий шум для чувствительных приложений.

• Готовы к производству: Совместима с процессами волновой сварки.

• Экологически чистые: Дизайн перерабатываемый (без инкапсуляции/клея), полностью соответствующий требованиям RoHS.

• Широкий диапазон работы: терпимость температуры от -40°C до +105°C.

Критические параметры

• Номинальное напряжение: 250 VAC

• Соотношение поворотов: 1:1 ± 2%

• Испытание высокой температуры: 2500ВАК/5мА/2 сек

• Индуктивность Терпимость: Минимальное гарантированное значение при 20°C

Физические характеристики

• Размеры (мм): 21,5±1,0 (L) × 15,0±0,5 (W) × 13,0±0,5 (H)

• Дырки для монтажа: 4×φ1.2±0,1 мм (угол), 4×φ0,8±0,1 мм (внутренняя часть)

• Вес: 10 г (типично)

Заявления

• Электрические источники: Устранение EMI в энергоблоках с коммутаторным режимом (например, серверные энергоблоки).

• Системы освещения: фильтрация шума для электронных балластов в светодиодных/флуоресцентных лампах.

• Промышленная электроника: Устранение помех общего режима в двигателях.

• Возобновляемая энергия: Инверторы, подключенные к сети, требующие стабильной фильтрации высокого напряжения.

• Автомобильная промышленность: Системы зарядки электромобилей с строгими стандартами EMC.
