ядр квадрата полости феррита дросселя единого режима 10кХз с одиночной фазой

переговоров
MOQ
negotiable
цена
ядр квадрата полости феррита дросселя единого режима 10кХз с одиночной фазой
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
провод: Ширина 1.0-2.0мм, толщина 0.1-0.5мм
Коэффициент поворотов: 1:1
Ядро: Квадрат феррита неубедительный
Испытайте частоту: 10KHz
Фаза: Однофазный
Операционная Температура: -40ºК к +150ºК
Выделить:

дроссели единого режима тороидал

,

дроссель линии электропередач единого режима
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: КВ
Оплата и доставка Условия
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 1000000/Month
Характер продукции

Катушку дросселей единого режима высокочастотной плоской проволоки сильнотоковую и индуктивность можно подгонять, фильтр ЭМИ





Спецификация Индуктивность
МИНУТА
1КХЗ 0.25В		 Размеры (мм МАКС) Течение (а) Сила (в)
В Д Х Л Э Горизонтальный вертикальный МАКС МАКС
П1 П2 П1 П2
СК1515 >15мХ 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
СК1515 >20мХ 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
СК1515 >25мХ 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
СК1515 >15мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
СК1515 >20мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
СК1515 >25мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
СК1615 >15мХ 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
СК1615 >20мХ 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
СК1615 >25мХ 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
СК1615 >15мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
СК1615 >20мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
СК1615 >25мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
СК1918 >12мХ 15 25 26 4 0,8 12,8 10 10 10 2,0 180
СК1918 >20мХ 15 25 26 4 0,8 12,8 10 10 10 1,5 180
СК1918 >30мХ 15 25 26 4 0,8 12,8 10 10 10 1,2 180
СК1918 >12мХ 22 24 13 4 0,8 16,8 15 - - 2,0 180
СК1918 >20мХ 22 24 13 4 0,8 16,8 15 - - 1,5 180
СК1918 >30мХ 22 24 13 4 0,8 16,8 15 - - 1,2 180
СК2418 >12мХ 15 24 32 4 0,8 12,5 10 - - 2,5 250
СК2418 >20мХ 15 24 32 4 0,8 12,5 10 - - 1,8 250
СК2418 >30мХ 15 24 32 4 0,8 12,5 10 - - 1,5 250
СК2418 >12мХ 22 26 15 4 0,8 16,8 15 - - 2,5 250
СК2418 >20мХ 22 26 15 4 0,8 16,8 15 - - 1,8 250
СК2418 >30мХ 22 26 15 4 0,8 16,8 15 - - 1,5 250
СК2724 >7мХ 18 30 38 4 0,8 4 ШТЫРЯ - - 3,5 280
СК2724 >15мХ 18 30 38 4 0,8 4 ШТЫРЯ - - 2,5 280
СК2724 >20мХ 18 30 38 4 0,8 4 ШТЫРЯ - - 1,8 280
СК2724 >7мХ 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
СК2724 >15мХ 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
СК2724 >20мХ 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
СК2820 >7мХ 16 30 38 4 0,8 4 ШТЫРЯ - - 2,0 300
СК2820 >20мХ 16 30 38 4 0,8 4 ШТЫРЯ - - 2,5 300
СК2820 >30мХ 16 30 38 4 0,8 4 ШТЫРЯ - - 5,0 300
СК2820 >7мХ 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
СК2820 >20мХ 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
СК2820 >30мХ 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
СК3126 >8мХ 22 34 38 4 0,9 18 16 - - 8,0 400
СК3126 >8мХ 22 34 38 4 0,9 18 16 - - 5,0 400
СК3126 >10мХ 22 34 38 4 0,9 18 16 - - 3,5 400
СК3126 >25мХ 22 34 38 4 0,9 18 16 - - 3 400
СК3126 >8мХ 28 35 18 4 1,0 20 16,8 - - 8,0 400
СК3126 >8мХ 28 35 18 4 1,0 20 16,8 - - 5,0 400
СК3126 >10мХ 28 35 18 4 1,0 20 16,8 - - 3,5 400
СК3126 >25мХ 28 35 18 4 1,0 20 16,8 - - 3 400
СК4391 >12мХ - - - - - - - - - 7 600
СК4391 >12мХ 28 45 16 4 1,0 39 21 - - 7 600

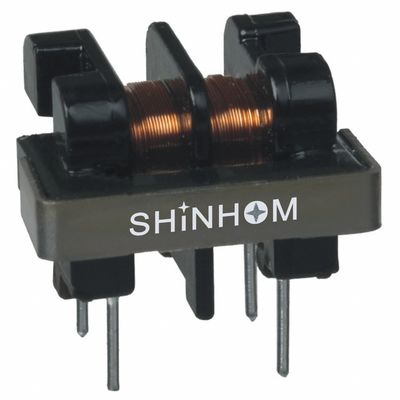

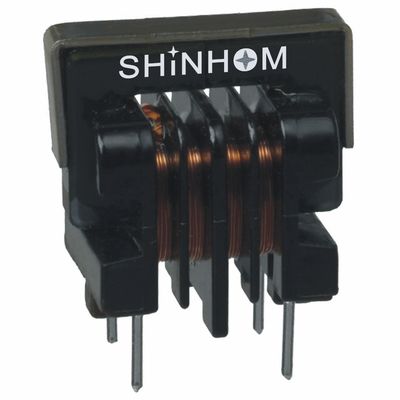

ядр квадрата полости феррита дросселя единого режима 10кХз с одиночной фазой 0

ОСОБЕННОСТИ:

  • Расклассифицированное напряжение тока (в): 85 к АК 265В, 50/60Хз
  • Поворачивает коэффициент: н1: н2=1: 1
  • Сопротивление изоляции: минута 100мΩ на 500ДК
  • Повышение температуры: 50°К максимальное
  • Замена для: ЭЭ16, ЭЭ19, ЭЭ25, ЭФ16, ЭФ20, ЭФ25, УУ10.5, УУ16, тороидал индукторы единого режима
  • Большой ток, небольшой профиль, высокая эффективность с высокочастотным влиянием кожи плоской проволоки, концентрацией тока блока может достигнуть 1.5-2 раз круглой медной проволоки, и том будет 0.5-1.0 раз более небольшой под таким же условием
  • Коэффициент более низкой температуры, только вокруг как только замотка слоя, идеальная эффективность теплоотвода, повышение температуры гораздо ниже чем тороидал индуктор
  • Емкость Интертурн более небольшая чем тороидал ядр, высокая прочность изоляции и высокая надежность
  • Закрытый дизайн магнитного ядра
  • Используйте плоскую проволоку, улучшая фактор космоса
  • Замотка одиночной фазы, таким образом драматически уменьшает случайную емкость
  • Подавление ЭМИ превосходно
  • Полностью автоматическая замотка, ясная линия расположение, отсутствие перекрывать, высокой эффективности продукции, работы низкого уровня



ПРИМЕНЕНИЕ:

  • Персональный компьютер
  • Электропитание, переходник и УПС переключения
  • Компьютерные продукции
  • ДВД
  • Электропитание СИД
  • ЖК-ТЕЛЕВИЗОР & доски силы дисплеев монитора
  • Продукты потребителя электрические & заряжатель батареи, принтеры



Примечания: Подгоняет доступна

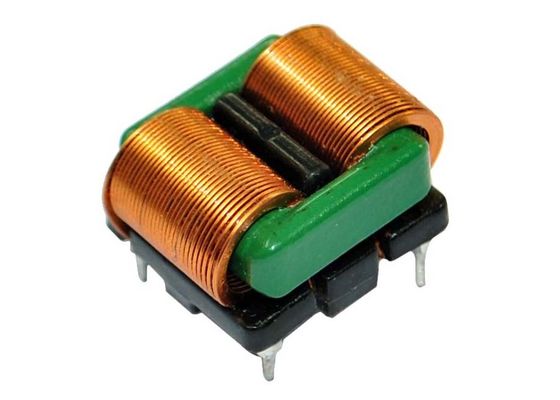

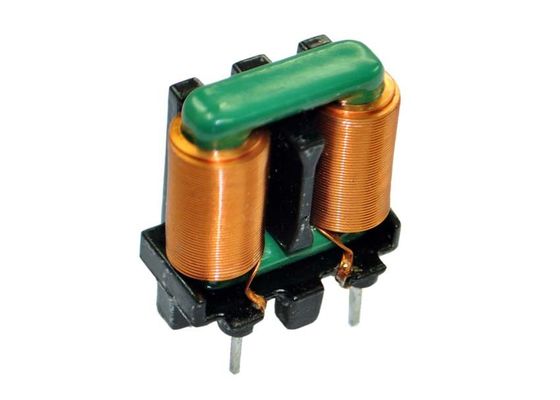

ядр квадрата полости феррита дросселя единого режима 10кХз с одиночной фазой 1
