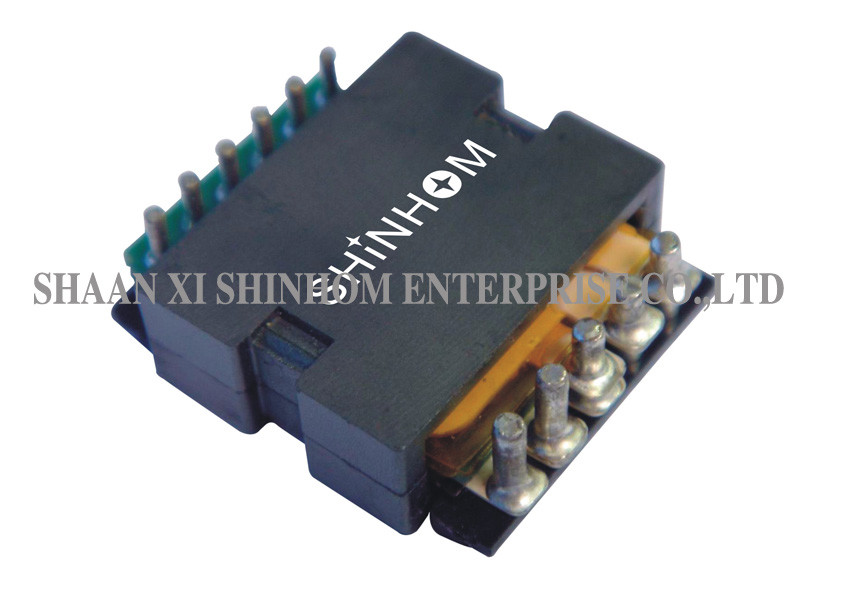

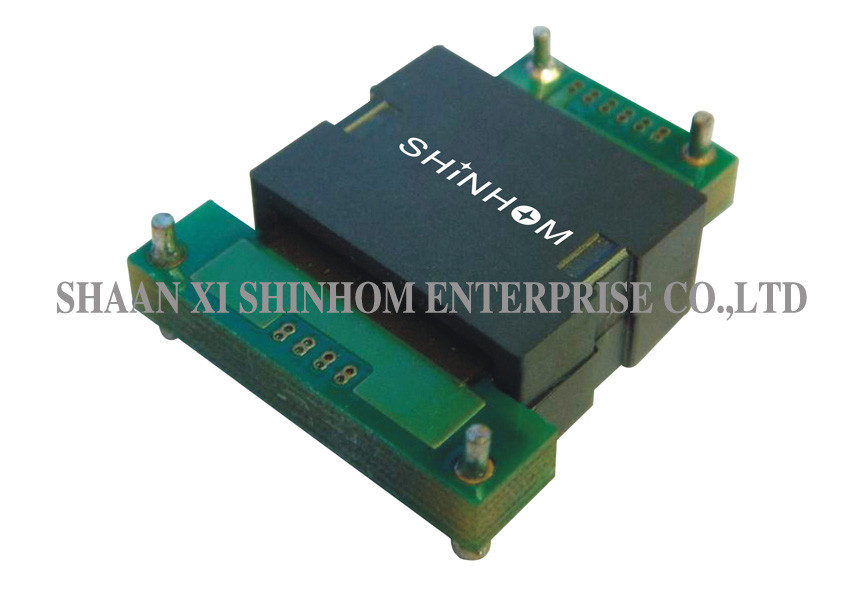

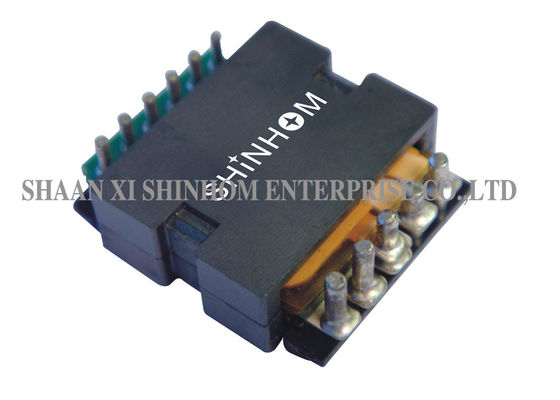

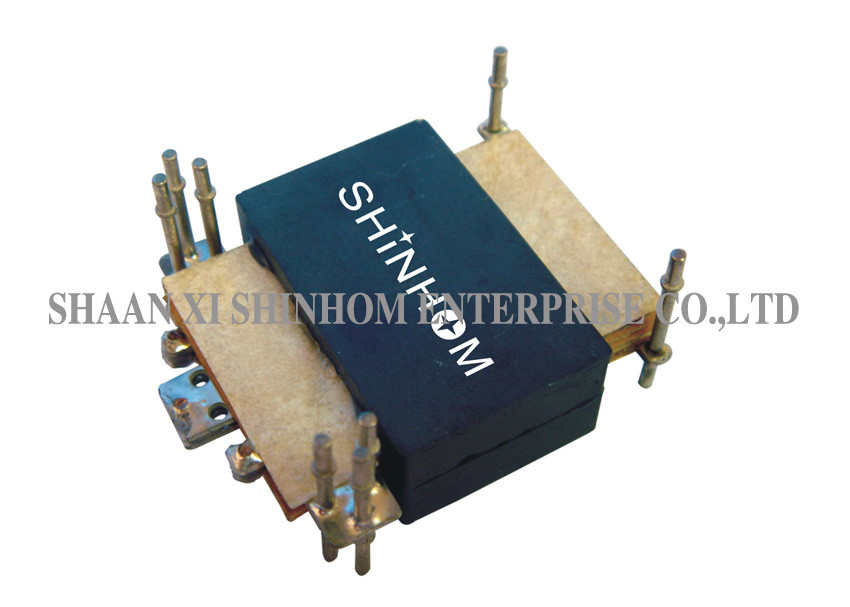

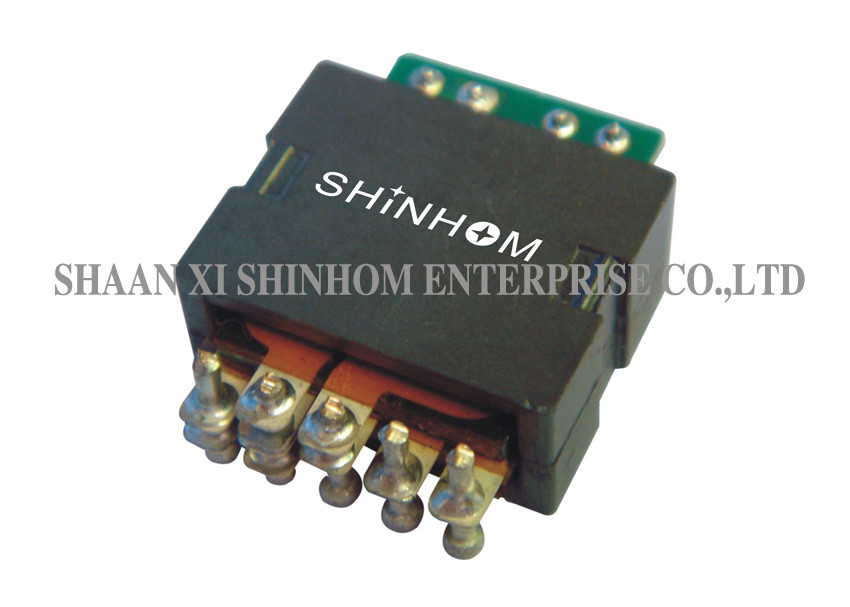

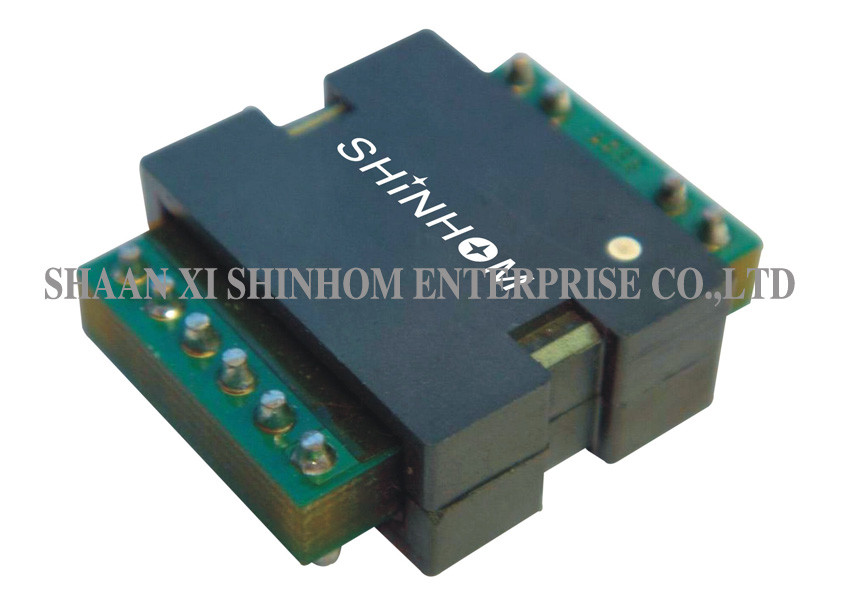

Высокая эффективность катушки стабилизированного трансформатора плоского пакета представления сильнотоковая

Трансформатор частоты коротковолнового диапазона 140В серии ТП25Ф плоскостный, ПКБ устанавливая плоскостный трансформатор, трансформаторы, сильнотоковую катушку

ОСОБЕННОСТИ:

• Трансформатор низкопрофильного плоскостный
• Высокомощный плоскостный трансформатор
• Высокочастотный плоскостный трансформатор
• Трансформатор ПКБ плоскостный
• Плоскостный трансформатор переключения
• Стандартный трансформатор СМТ плоскостный
• Показатель мощности до 140 ватт
• Высокая эффективность над 98%
• Плотность наивысшей мощности 600 ватт на кубический дюйм
• След ноги 23,5 мм×20.10 мм
• Более низкий профиль 9,12 мм
• Высокая изоляция (рабочие) 1500 Вдк
• Частота коротковолнового диапазона 200 кХз-700 КГц
• Рабочая температура -40℃ к +125℃
• Очень низкая индуктивность рассеяния (меньше чем 0,2% для ООН-проделанных брешь ядров).
• Рентабельный и конкурентоспособная цена.
• Минимальное электромагнитное взаимодействие (EMI).
• Высокие расстояния Крепаге и зазора между основным и
• Применимый ко всем топологиям СМПС.
• Различные варианты установки и терминалов (горизонтальный, вертикальный, Через-отверстие, СМТ, штырь, Летани-кабель и больше).
• Специально конструированные жар-рассеивая фермуары.

ПРИМЕНЕНИЯ:

• Конвертеры высокой эффективности ДК/ДК.
• Высокие эффективности до более 98 процентов, плотности наивысшей мощности 600 ватт в кубические конвертеры дюйма ДК/ДК.
• Для переднего, полно-моста, полу-моста и пушпульных конвертеров ДК/ДК.
• Вводы напряжения между 18В и 75В, и напряжения тока выхода от 52В вниз к конвертерам 1.0В ДК/ДК.
• Радиосвязи, промышленные системы управления,
• Автомобильные и тяжелые системы корабля оборудования

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

• Все спецификации типичные на ТА=25℃.
• Индуктивность измерена на ХП4284 между штырями 2 до 4 на 100 КГц, 100 мВрмс, 0 Адк.
• Индуктивность рассеяния измерена между штырями 2 до 4 с полностью другой замкнутой накоротко замоткой.
