HDA1931A Индуктор мощности высокого тока для высокопроизводительных аудиосистем

В современном быстро развивающемся цифровом аудиотехнологическом ландшафтеУсилители класса Dстали основным выбором для потребительских аудиосистем, таких как автомобильные звуковые системы, оборудование для домашнего кинотеатра и телевизоры с плоской панелью, благодаря их высокой эффективности и компактным размерам.

Однако высокочастотные коммутационные импульсы, генерируемые на выходной стадии, должны быть должным образом отфильтрованы для восстановления чистого звукового сигнала.HDA1931A Индуктор высокой мощностиИндукторы питания не только подавляют шум переключения, но и напрямую определяют ключевые параметры производительности аудио, такие какчистота сигнала, динамический диапазон и уровень искаженияНеправильный выбор индуктора может помешать даже высокопроизводительным усилителям достичь полного потенциала качества звука.

Усилители класса D генерируют высокочастотные коммутационные сигналы на выходной стадии (обычноот 200 кГц до 1 МГц) Аиндуктор питания, вместе с выходным конденсатором, образует низкопроходный LC-фильтр, который удаляет коммутационный носитель и восстанавливает аналоговый аудиосигнал.

Однако этот процесс фильтрации предъявляет четыре основных требования к индуктору:

Выходные стадии могут достигать нескольких ампер пикового тока. Индуктор должен поддерживать стабильную индуктивность в условиях высокого искажения постоянного тока, чтобы избежать насыщения ядра,что напрямую вызовет искажение звука..

Превышение DCR увеличивает повышение температуры, снижает эффективность и ограничивает максимальную выходную мощность системы усилителя.

Открытые магнитные структуры могут производить утечку потока, которая может мешать близлежащим чувствительным схемам и вводить нежелательный шум, ухудшая общую систему SNR (соотношение сигнал-шум).

Нелинейные магнитные характеристики вызывают изменение индуктивности под нагрузкой тока, что приводит к гармоническим искажениям, которые напрямую влияют на воспринимаемое качество звука и четкость звука.

Это основное применениеСерия HDA1931AВ качестве выходной блокировки усилителей класса D, он работает вместе с выходной конденсатором для фильтрации высокочастотных коммутационных импульсов и восстановления чистых звуковых сигналов.

Серия использует плоскую проволочную структуру через отверстие (DIP), предлагая более высокий коэффициент заполнения меди, чем обычные круглые проволочные конструкции.при номинальном токе до 18 АКроме того, магнитно-защищенная структура ограничивает утечку потока в ядре, эффективно уменьшая излученный EMI и обеспечивая высокую SNR и низкую искаженность звуковой производительности.

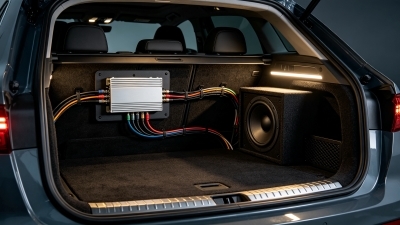

Автомобильные аудиосреды очень требовательны, с ограниченным пространством, широкими температурными колебаниями, вибрациями и сильными электромагнитными помехами.

Компактный пакет DIP серии HDA1931A идеально подходит для пространственно ограниченных макетов печатных плат.защищенная магнитная структураэффективно сопротивляется помехам окружающей автомобильной электроники.

При сверхнизкой DCR теплогенерация минимизируется даже при работе на высокой мощности.UL94 V-0 стандарты воспламеняемости), серия хорошо подходит для суровых условий эксплуатации на борту транспортного средства.

В многоканальных аудиосистемах согласованность между индукторами напрямую влияет на точность звуковой сцены и пространственное изображение.

Серия HDA1931A обеспечивает плотное допускание индуктивности (± 20%) с стабильной последовательностью массового производства, обеспечивая отличное совпадение каналов.

Это...магнитное ограждениеособенно важен для компактных устройств, таких как телевизоры с плоской панелью, эффективно предотвращая утечку потока от вмешательства в чувствительные схемы драйверов дисплея и беспроводные модули (например,Wi-Fi/Bluetooth), тем самым избегая шума экрана или деградации беспроводного сигнала.

ВСерия HDA1931Aпредлагает четыре варианта индуктивности:10 μH, 15 μH, 22 μH и 33 μHСерия имеет сверхнизкий уровеньСопротивление постоянного тока (DCR) до 4,0 mΩ, сдиапазон номинального тока от 10 до 18 А(на основе повышения температуры до 40°C).допустимый диапазон тока от 8 до 12 А, определяемая падением индуктивности на 20-30%.

ИзУсилители цифрового аудио класса Dот систем 5.1 домашнего кинотеатра до телевизоров с плоской панельюИндукторы высокого тока серии HDA1931Aобеспечивают надежную основу основных компонентов для высокопроизводительных аудиосистем.плоская проволочная обмотка,Магнитно-защищенная конструкция,сверхнизкий DCR, ивысокочастотная производительность, серия разработана для удовлетворения требований современных аудио мощностей.

Для инженеров, проектирующих высокопроизводительные аудиосистемы класса D, выбор серии HDA1931A означает:

• Снижение искажений и более чистое воспроизведение звука

• Увеличение эффективности системы и снижение тепловых потерь

• Улучшение производительности EMI и упрощение задач по проектированию EMC
