Трансформатор тока против шунтового резистора: что лучше для измерения тока?

При разработке схемы обнаружения тока инженеры часто сталкиваются с классическим выбором: использовать проверенный и надежный трансформатор тока (CT) или простой и недорогой шунтовый резистор?

Ответ не всегда прост.точность измерения,потеря мощности,электрическая изоляция,стоимость системы, и ядолгосрочная надежность.

Основные различия

1. Трансформатор тока (CT)

Трансформатор тока работает на основе электромагнитной индукции. Первичный ток протекает через магнитное ядро, вызывая пропорциональный ток во вторичной обмотке.Первоначальный ток рассчитывается в соответствии с соотношением поворотовCT обеспечивает электрическую изоляцию между измеряемой схемой и схемой мониторинга.

2. Сопротивление шунта

Шантный резистор работает в соответствии с законом Ома.Низкокачественный резистор соединен в серии с цепью. Течение вычисляется путем измерения падения напряжения через резистор.Сопротивление шунта не обеспечивает электрическую изоляцию.

Личное сравнение

Преимущества и ограничения

Трансформатор тока (CT)

Преимущества

• Обеспечивает электрическую изоляцию
• Высокая безопасность в высоковольтных приложениях
• Отличная точность и долгосрочная стабильность
• Чрезвычайно низкое потребление энергии

Ограничения

• Магнитное насыщение может возникнуть при высоких токах
• Могут влиять внешние магнитные поля
• Большие размеры и более высокая стоимость
• В основном подходит для мощных частотных и низкочастотных переменных токов

Сопротивление шунта

Преимущества

• Простая структура
• Низкая стоимость
• Небольшой след
• Поддерживает измерение переменного и постоянного тока
• Никаких проблем с магнитной насыщенностью
• Быстрое время отклика

Ограничения

• Нет электрической изоляции
• Высоковольтные схемы могут представлять опасность для электронной техники
• Значительное производство тепла при высоких уровнях тока
• Изменения температуры могут привести к ошибкам измерений

Как выбирать?

Применение определяет лучшее решение.

Когда выбрать трансформатор тока (CT)

Трансформаторы тока предпочтительнее для:

• Системы переменного тока высокого напряжения
• Промышленные двигатели
• Мониторинг электросетей
• Системы защиты мощности
• Приложения, требующие электрической изоляции
• Высокоточные измерения энергии
• Долгосрочная надежная эксплуатация

Рекомендуемая серия трансформаторов SHINHOM

1. Трансформаторы тока с разделенным ядром:Идеально подходит для проектов модернизации, поскольку установка не требует отключения основной схемы.
2. Трансформаторы тока с установкой на ПКБ:подходит для переключения источников питания и преобразователей постоянного тока/ постоянного тока.

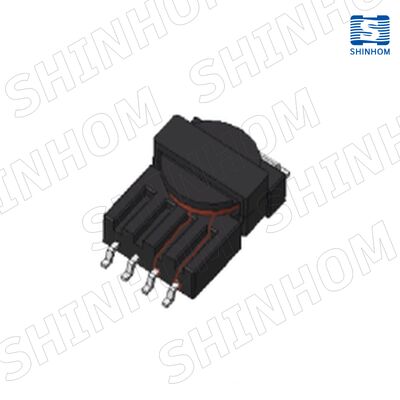

3. Трансформаторы тока SMD:Проектирован для сборки высокой плотности ПКБ.

Когда выбрать шунтовый резистор

Шантные резисторы предпочтительны для:

• Низковольтные системы переменного или постоянного тока
• Приложения для низкого тока
• Конструкции, не связанные с затратами
• Проекты с ограниченным пространством для ПКБ
• Приложения без обязательных требований к изоляции
• Системы управления батареями (BMS)
• Управляющие двигателями постоянного тока
• Потребительская электроника

Для высокоточного измерения изолированного тока SHINHOM также предлагаетHBC100LAHS5 Датчик тока эффекта Холла.

Заключение

ВыберитеТрансформатор тока (CT)для:

• Приложения для высокого напряжения
• Измерение высокого тока переменного тока
• Высокие требования безопасности
• Долгосрочная стабильность

ВыберитеСопротивление шунтадля:

• Приложения для низкого напряжения
• Измерение низкого тока
• Конструкции, не связанные с затратами
• Измерение постоянного тока

Выбор правильной технологии обнаружения тока может улучшить производительность, безопасность и надежность системы, одновременно оптимизируя общую стоимость.
