Подробная информация о продукте:
Оплата и доставка Условия:
|
| настоящий ряд: | 5~1000А | выходной: | 0-10Вак или 0-5А |
|---|---|---|---|
| Точность: | 0,2、 1,0、 0,5 | Частота: | 50-400Hz |
| Структура катушки: | Toroidal | Настраиваемые: | Да |
| Высокий свет: | разделенное ядр кт,тип настоящий трансформатор разделенного ядра |
||

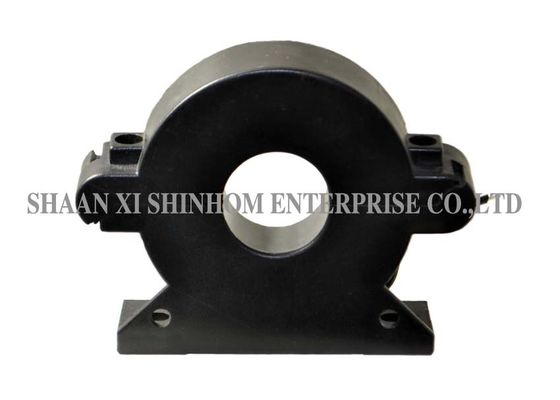

Трансформатор тока со сплит-сердечником серии SCTK673 с эпоксидным корпусом и входом 5 ~ 1000 А, класс 0,2,0,5,1,0
Модифицированный (разделенный) трансформатор тока серии SCTK673 был специально разработан для облегчения их установки в новых или уже существующих сетях. Они могут быть установлены без размыкания кабеля или цепи шин. Внутренний прецизионный резистор на вторичной обмотке ТТ обеспечивает низкое безопасное выходное напряжение. Это может сэкономить время и затраты на установку.
Особенности:
Приложения:
Электрический параметр
| частота | 50-400Hz |
| Номинальный вход | 5A-1000A |
| Диапазон измерения | 5% В-130% В |
| Номинальная мощность | 0-10 В (переменный ток) или 0-5 А |
| соотношение | ≤ ± 0,2% |
| Угол фазы | ≤ ± 10 мин |
| Диэлектрическая прочность | 2.5KV / 1мА / 1min |
| Сопротивление изоляции | DC500V / 100MΩmin |
Механический параметр
| случай | ПК / UL94-V0 |
| бобина | PBT |
| ядро | Кремниевая сталь |
| Внутренняя структура | эпоксидная смола |
| строительство | Галстук |
| Рабочая влажность | ≤85% |
| Рабочая температура | -25 ℃ ~ 75 ℃ |
| Выходное соединение | UL101522AWGWire (twinstedwire) 2,5м |
Тип выбора
P / N | Номинальный вход (А) | Выход (мА / В) | точность | Размеры (мм) | |||||||||
| Ø | В | С | D | Е | F | г | Ø1 | Ø2 | |||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10В | 0.2 0,5 1,0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10В | 0.2 0,5 1,0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Примечания: спецификации продукта могут быть настроены
