Облегченный трансформатор 5 разделенного ядра настоящий - заключение/отверстие кнопки входного сигнала 5000А

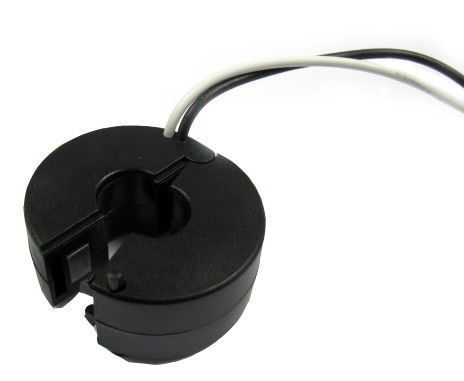

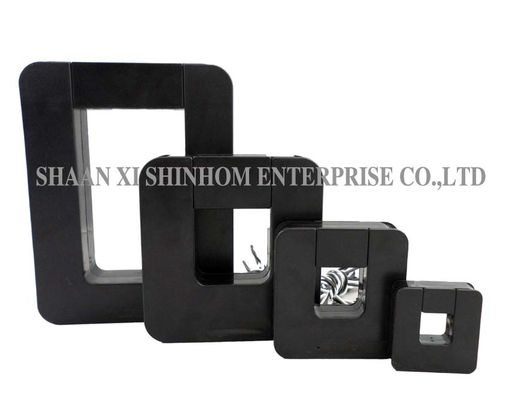

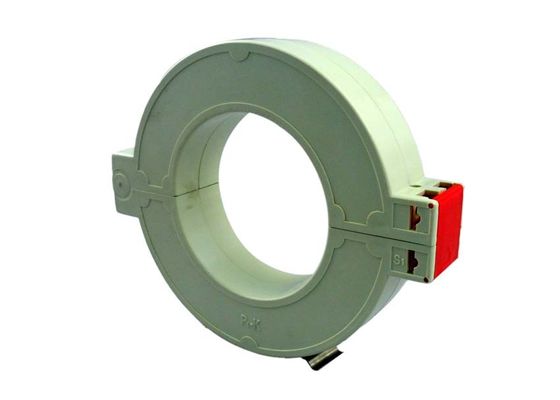

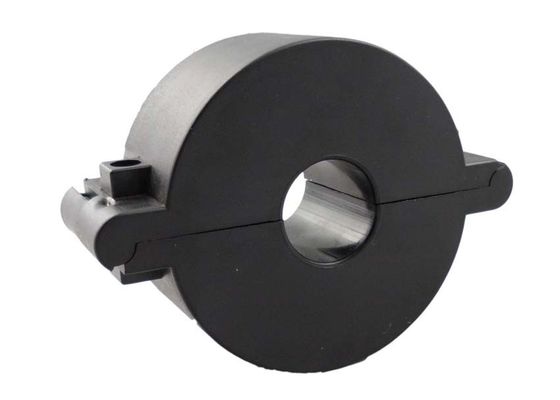

Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening
Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening

Большие изображения :  Облегченный трансформатор 5 разделенного ядра настоящий - заключение/отверстие кнопки входного сигнала 5000А Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия СКТК751
Оплата и доставка Условия:
Количество мин заказа: переговоров
Цена: Negotiation
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 10000/month
Подробное описание продукта
настоящий ряд: 5-5000А выходной: 0.333ВАК или 0-0.5А
Точность: 1.0 Название продукта: трансформатор Разделени-ядра настоящий
perating частота: 50-60Hz Настраиваемые: Да
Высокий свет:

разделенное ядр кт

,

тип настоящий трансформатор разделенного ядра

Трансформатор разделенного ядра серии СКТК751 настоящий с 5 к 5000А иньпут и щелкает особенность заключения/отверстия, точность 1,0

        Серии СКТК751 трансформаторов стиля разделенного ядра настоящих конструированы для быстрой и легкой установки. Дизайн разделенного ядра позволяет внеконтактные настоящие измерения через индукцию магнитного поля без отключать цепи кабелей для установки КТ. Этот метод позволяет более безопасное, более легкое и портативное настоящее измерение.


 Электрический параметр

Частота 50-60Хз
Расклассифицированный входной сигнал 5А-5000А
Измеряя ряд 10%Ин-130%Ин
Требуемая производительность 0.333В (АК) или 0-500мА
Коэффициент ± 1,0%
Фазовый угол ≤ ±90мин
Диэлектрическая прочность 2.5КВ/1мА/1мин
Сопротивление изоляции ДК500В/100МΩмин



Механический параметр

Случай ПК /UL94-V0
Катушка ПБТ
Ядр Пермаллой
Внутренняя структура Эпоксидная смола
Конструкция Связь
Работая Темп - 25℃~+75℃
Работая влажность ≤85%
Соединение выхода Провод УЛ1015 22АВГ (твинстед провод) 2.0м



Особенности:

  1. Испытательный полигон: 5 к входному сигналу АК 5000А, выходу 0.333В или 0-0.5А
  2. Дизайн разделенного ядра, сейф, легкий для установки, портативный
  3. Широкое внутреннее окно, позволяющ зажимать больших кабелей или шинопроводов
  4. Трансформатор АК тары с течью струбцины размера серии отверстия теста настоящий
  5. Трансформатор разделенного ядра настоящий с интерлеавед структурой соединения и шарнира
  6. Широкий диапазон размеров для того чтобы приспособить все существующие установки

Применения:

  1. Электрические линии и оборудование настоящих измерения, контроля и защиты
  2. Подача АК измерений настоящая к электрическим двигателям, освещению, оборудованию условия воздуха, етк
  3. Совместимый с контролем температуры ХВАК, управлением силы, системами автоматизации здания

Напечатайте выбор

      П/Н

Расклассифицированный входной сигнал

(А)

Выход (мА/В)

Точность

Размеры (мм/инч)



А

Б

К

Д

Э



СКТК751А



5-200А

(5,10,30,50,75,100,125,150,200)



0-13.3мА

0.333В



1,0



50,8

(2,00)



53,3

(2,09)



15,0

(0,59)



19,1

(0,75)



19,1

(0,75)



СКТК751Б



10-400А

(10,50,75,150,200,250,300,400)



0-26.6мА

0.333В



1,0



59,6

(2,35)



62,7

(2,47)



21,0

(0,83)



19,1

(0,75)



19,1

(0,75)



СКТК751К



50-630А

(50 100 125 200 250 400 600 630)



0-66.6мА

0.333В



1,0



82,5

(3,25)



85,1

(3,35)



25,6

(1,01)



31,8

(1,25)



31,8

(1,25)



СКТК751Д



100-2000А

(100,250,400,630,800А, 1000,2000)



0-200мА

0.333В



1,0



121,0

(4,76)



127,0

(5,00)



30,4

(1,19)



50,8

(2,00)



50,8

(2,00)



СКТК751Э



200-3000А

(200,250,400,630,1500,2500,3000)



0-300мА

0.333В



1,0



118,0

(4,65)



133,0

(5,24)



24,0

(0,94)



68,0

(2,68)



80,0

(3,15)



СКТК751Ф



400-5000А

(400,800,1000,1500,2000,3000,5000)



0-500мА

0.333В



1,0



146,0

(5,75)



190,5

(7,50)



35,6

(1,40)



76,2

(3,00)



127,0

(5,00)



Направления для пользы



Облегченный трансформатор 5 разделенного ядра настоящий - заключение/отверстие кнопки входного сигнала 5000А 0



Облегченный трансформатор 5 разделенного ядра настоящий - заключение/отверстие кнопки входного сигнала 5000А 1



Примечания: Технические характеристики изделия можно подгонять
