Подробная информация о продукте:
Оплата и доставка Условия:
|
| Настоящий ряд: | 0~2000A | Выход: | 0-5A или 0-10Vac |
|---|---|---|---|
| Класс: | 0,5 | Внутреннее окно: | ≥50.0mm |
| Испытательный полигон: | 1~130% | Ориентированный на заказчика: | Да |
| Высокий свет: | CT разделил трансформатор ядра настоящий,Трансформатор 10Vac ядра разделения настоящий,Трансформатор CT производства керамических изделий эпоксидной смолы настоящий |
||

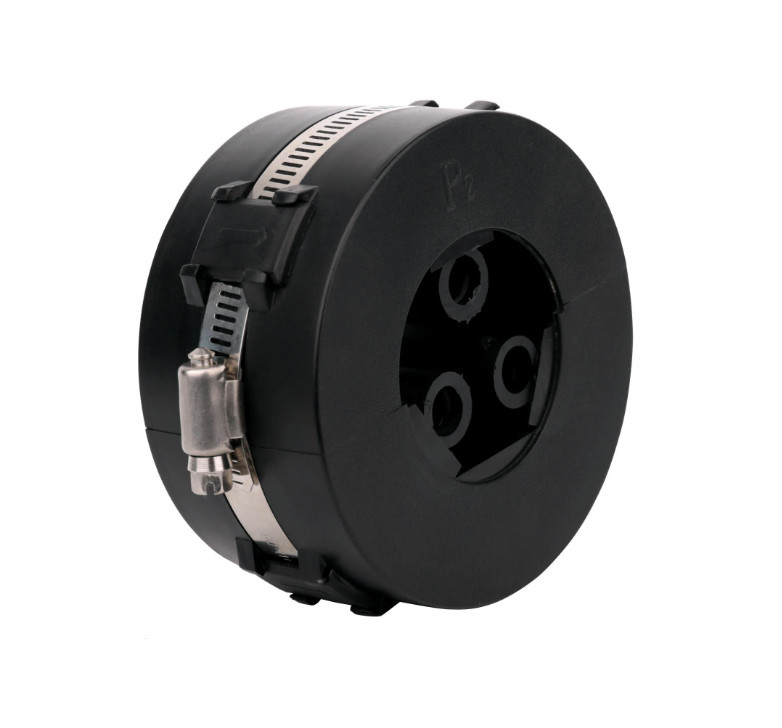

Датчик CT разделенного ядра высокого напряжения серии SCTK667C высокочастотный настоящий

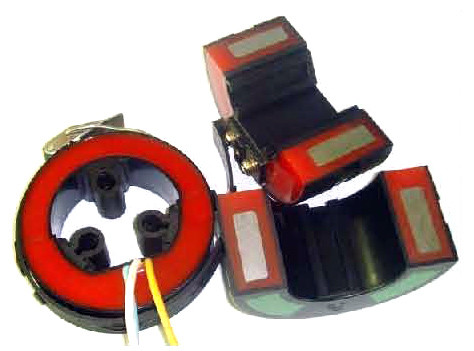

Трансформатор разделенного ядра серии SCTK667C настоящий соответствующий для настоящего предохранения от измерения и микрокомпьютера электротехнического оборудования в электрической системе AC 10KV и 35KV. Он широко использован в компактных полностью изолированных switchgears сети кольца как ABB-SafeRing/SafePlus… и коробки распределения кабеля. Трансформатор можно сразу установить на кабели входа и выхода. Кусок импортированный материал кремния. Полукруглое ядр кольца и вторичные замотки вакуум политый изолированной смолой.
Особенности:
Электрический параметр
| Частота | 50-500Hz |
| Расклассифицированный входной сигнал | 5A-1200A |
| Измеряя ряд | 1%In-130%In |
| Требуемая производительность | 0-5A или 0-10VAC |
| Коэффициент | ≤± 0,2% |
| Фазовый угол | ≤ ±10min |
| Диэлектрическая прочность | 5KV/1mA/1min |
| Сопротивление изоляции | DC500V/100MΩmin |
Механический параметр
| Случай | ПК /UL94-V0 |
| Катушка | PBT |
| Ядр | Сталь кремния |
| Внутренняя структура | Эпоксидная смола |
| Конструкция | Связь |
| Работая Temp | - 25℃~+75℃ |
| Работая влажность | ≤85% |
| Соединение выхода | Провод UL1015 22AWG (twinsted провод) 1.0m |
Тип выбор
| P/N |
Расклассифицированный входной сигнал (A) |
Выход (a) | Точность | (Mm) | |
| SCTK667C-6432 |
0-1200A |
1A/5A |
0,2, 0,5, 1,0 |
64 |
|
| SCTK667C-5052 |
0-1000A |
1A/5A |
0,2, 0,5, 1,0 |
50 |
|
| SCTK667C-50105 |
0-1000A |
1A/5A |
0,2, 0,5, 1,0 |
50 |
|
| SCTK667C-9632 |
0-2000A |
1A/5A |
0,2, 0,5, 1,0 |
96 |
|
| SCTK667C-5550 |
0-1000A |
1A/5A |
0,2, 0,5, 1,0 |
55 |
|
Примечания: Технические характеристики изделия можно подгонять
