Структуры цепи датчика разделенного ядра черноты точность настоящей магнитной высокая

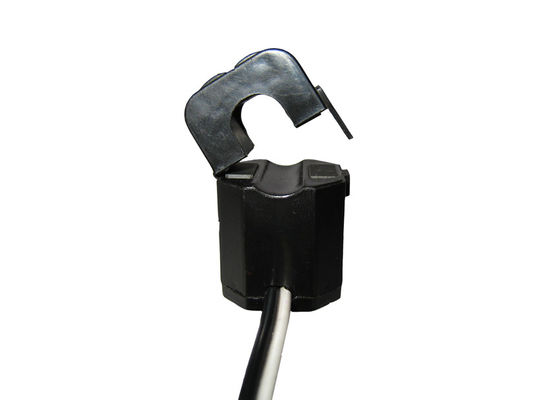

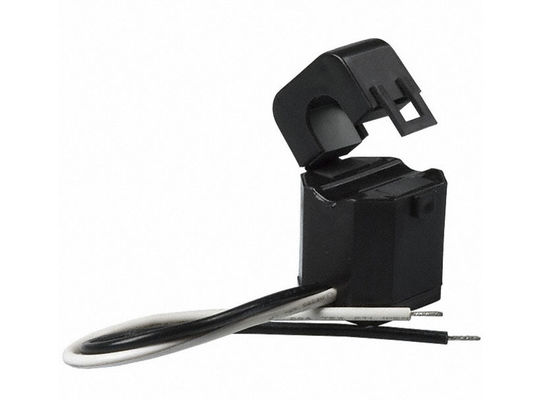

Black Split Core Current Sensor Magnetic Circuit Structure High Precision
Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision

Большие изображения :  Структуры цепи датчика разделенного ядра черноты точность настоящей магнитной высокая Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия СКТК681А
Оплата и доставка Условия:
Количество мин заказа: переговоров
Цена: Negotiation
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 10000/month
Подробное описание продукта
настоящий ряд: 5~630А выходной: 0.333В (АК) или 0-500мА
класс: 0,5、 3,0、 1,0 Измеряя ряд: 10%Ин-130%Ин
Магнитная структура цепи: Совмещенный тип Частота: 50Hz-2KHz
Настраиваемые: Да
Высокий свет:

разделенное ядр кт

,

тип настоящий трансформатор разделенного ядра

Трансформаторы разделенного ядра серии 5А-630А РоХС СКТК681А настоящие с выходом 0.333ВАК или 0-500мА

       Трансформатор разделени-ядра серии СКТК681А настоящий

  • Испытательный полигон: 5 к входному сигналу АК 630А, выход 0 к 0.333В, 0 к 500мА
  • Специально конструирует для того чтобы облегчить их установку в новые или уже существующие работы сети.
  • Они могут быть установлены без открытия любой цепи кабеля или шинопровода.
  • Внутренний резистор точности через вторичную замотку КТ обеспечивает низкий безопасный выход напряжения тока.
  • Он может сохранить время и цены установки.


Применения:

  1. Прибор предохранения от реле.
  2. Измерение течения и силы для электрических двигателей, освещения, компрессора воздуха, топления и системы вентиляции, кондиционирует оборудование и автоматизацию – систему управления.
  3. Настоящие измерение, контроль и защита для электрических проводки и оборудования.

 Электрический параметр

Частота 50-2КХз
Расклассифицированный входной сигнал 5А-630А
Измеряя ряд 10%Ин-130%Ин
Требуемая производительность 0.333В (АК) или 0-500мА
Коэффициент ≤± 1,0%
Фазовый угол ≤ ±60мин
Диэлектрическая прочность 2.5КВ/1мА/1мин
Сопротивление изоляции ДК500В/100МΩмин



Механический параметр

Случай ПА /UL94-V0
Катушка ПБТ
Ядр Сталь кремния
Внутренняя структура Эпоксидная смола
Конструкция Связь
Работая Темп - 25℃~+75℃
Работая влажность ≤85%
Соединение выхода Провод УЛ1015 20АВГ (твинстед провод) 2.5м


Напечатайте выбор

П/Н

Расклассифицированный входной сигнал

(А)

Выход (мА/В) Точность Размеры (мм/инч)
        Ø А Б К
СКТК681А-005

5-20А

(5,8А, 10,15,20)

0-25мА

0.333В

0,5, 1,0, 3,0

5,0

(0,20)

31,5

(1,24)

19,5

(0,77)

21,0

(0,83)

СКТК681А-010

5-75А

(5,10,20,50,75)

0-50мА

0.333В

0,5, 1,0, 3,0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)

СКТК681А-016

5-150А

(5,10,50,100,150)

0-100мА

0.333В

0,5, 1,0, 3,0

16,0

(0,63)

45,5

(0,22)

29,0

(1,14)

31,5

(1,24)

СКТК681А-024

10-250А

(10,50,100,200,250)

0-200мА

0.333В

0,5, 1,0, 3,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

СКТК681А-035

10-630А

(20 100 250 400 600)

0-500мА

0.333В

0,5, 1,0, 3,0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)



Структуры цепи датчика разделенного ядра черноты точность настоящей магнитной высокая 0
Примечания: Технические характеристики изделия можно подгонять
