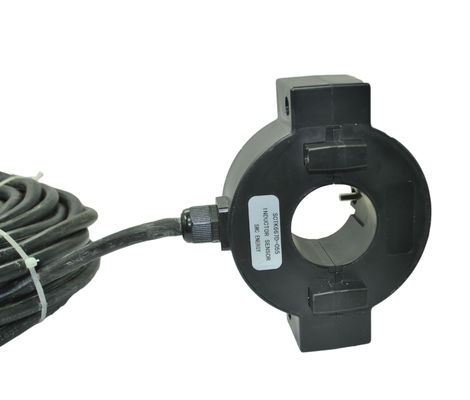

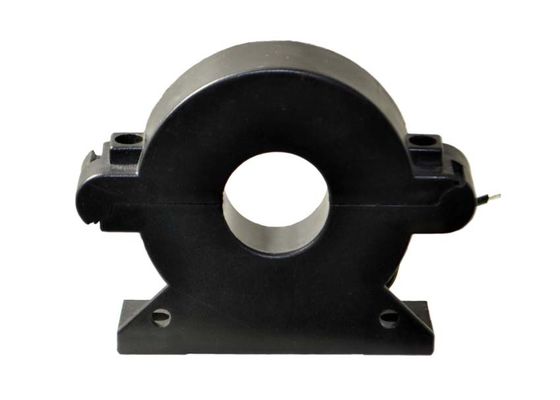

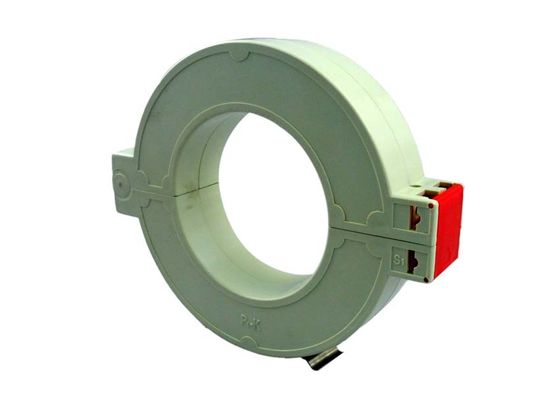

Структуры цепи настоящего трансформатора разделенного ядра РоХС точность магнитной высокая

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Большие изображения :  Структуры цепи настоящего трансформатора разделенного ядра РоХС точность магнитной высокая Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия СКТК681А
Оплата и доставка Условия:
Количество мин заказа: переговоров
Цена: Negotiation
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 10000/month
Подробное описание продукта
настоящий ряд: 5~630А выходной: 0.333В (АК) или 0-500мА
класс: 0,5、 3,0、 1,0 Измеряя ряд: 10%Ин-130%Ин
Магнитная структура цепи: Совмещенный тип Частота: 50Hz-2KHz
Настраиваемые: Да
Высокий свет:

разделенное ядр кт

,

датчик течения разделенного ядра

SCTK681A Трансформаторы тока с разделительным сердечником RoHS серии 5A-630A с выходом 0,333 В или 0-500 мА

Трансформатор тока с расщепленным сердечником серии SCTK681A

  • Диапазон тестирования: от 5 до 630 А, вход переменного тока, выход от 0 до 0,333 В, от 0 до 500 мА
  • Был специально разработан для облегчения их установки в новых или уже существующих сетевых работ.
  • Они могут быть установлены без размыкания кабеля или цепи шин.
  • Внутренний прецизионный резистор на вторичной обмотке ТТ обеспечивает низкое безопасное выходное напряжение.
  • Это может сэкономить время и затраты на установку.


Приложения:

  1. Устройство релейной защиты.
  2. Измерение тока и мощности для электродвигателей, освещения, воздушного компрессора, системы отопления и вентиляции, климатической техники и автоматики - системы управления.
  3. Измерение тока, контроль и защита электропроводки и оборудования.

Электрический параметр

частота 50-2KHz
Номинальный вход 5A-630A
Диапазон измерения 10% В-130% В
Номинальная мощность 0,333 В (переменный ток) или 0-500 мА
соотношение ≤ ± 1,0%
Угол фазы ≤ ± 60 мин
Диэлектрическая прочность 2.5KV / 1мА / 1min
Сопротивление изоляции DC500V / 100MΩmin

Механический параметр

случай PA / UL94-V0
бобина PBT
ядро Кремниевая сталь
Внутренняя структура эпоксидная смола
строительство Галстук
Рабочая температура -25 ℃ ~ 75 ℃
Рабочая влажность ≤85%
Выходное соединение UL1015 20AWG Провод (твёрдый провод) 2,5м


Тип выбора

P / N

Номинальный вход

(А)

Выход (мА / В) точность Размеры (мм / дюйм)
Ø В С
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0.5,1.0,3.0

5.0

(0,20)

+31,5

(1,24)

+19,5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

+26,5

(1,04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0

16,0

(0,63)

45,5

(0,22)

29,0

(1.14)

+31,5

(1,24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0

+24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.5,1.0,3.0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)




Примечания: спецификации продукта могут быть настроены
